コンクリートパネル仕様構造VWC

他の鋼製スリットウォールシリーズと同様、盛土補強材に「チェーンマット」を採用しています。

コンクリートパネル仕様の特徴

•
  滑面パネル仕様
•
  デザインパネル仕様
• 工期短縮

  標準施工壁面積　約25㎡～30㎡/日
• 徹底した省力化

  補強材がコンパクトで搬入・組み立てが容易、資材置場の省スペース実現
• 現地発生土の利用

  土質条件を設計に組み入れることで細粒分含有率の高い現地発生土も利用可能に
• 徹底した簡便化

  主な部材は二次製品で熟練・特殊技術が不要。
  施工の簡便性を追求しました。
• 美しい仕上がり壁面

  独自の壁面接合技術によって安全で美しい仕上りの盛土擁壁を構築します。

道路／土地造成／施設整備

コンクリートパネル仕様の施工手順

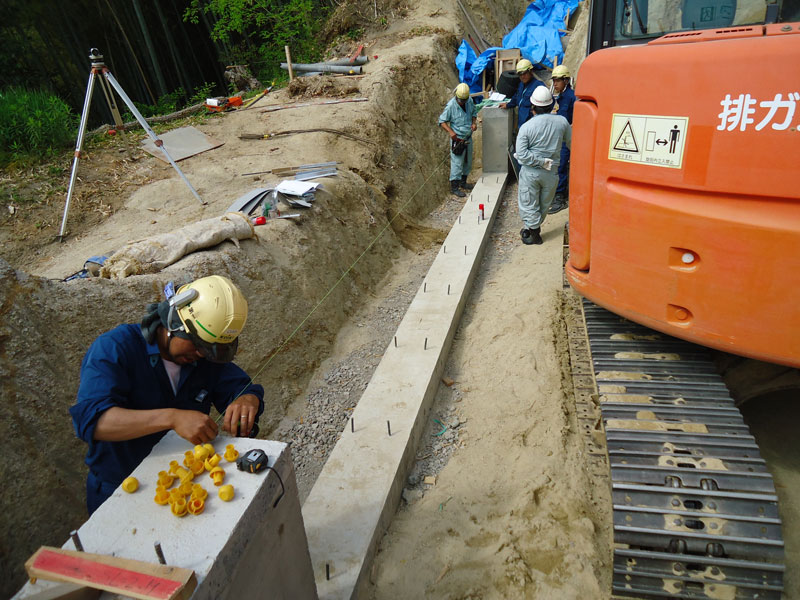

1. 基礎工

2. １段目 コンクリートパネル着付

   （コンクリートパネルの前倒れを防ぐため、パイプサポートにて壁面を支える。）
3. 通水防砂材・連結金物取付

4. １段目 チェーンマット取付

5. ２段目 盛り土施工

   （締固め試験を盛土500㎥に１回程度実施し、盛土材の締固め密度が確保されていることを確認する。）
6. ２段目 チェーンマット取付


コンクリートパネル仕様の施工実績

実績1 鹿児島県西之表安城

実績2 和歌山県橋本市西畑

実績3 和歌山県橋本市高野口町

実績4 長野県飯田市

実績5 大阪府豊能郡能勢町
