土木事業における補強土擁壁の工法および資材の開発・設計・製造・販売

枠型

壁面構造商標登録4880758号

基礎から天端まで工場製作により高品質な擁壁を提供します。
擁壁の背面間際まで機械ローラによる転圧が可能となり、変形を防止することができます。

  • JIS 規格の縦平鋼と横丸鋼を柵状に溶接加工した鋼製枠
  • 上下の鋼製枠はボルトで緊結した構造
全体的剛性が高い一体壁面工

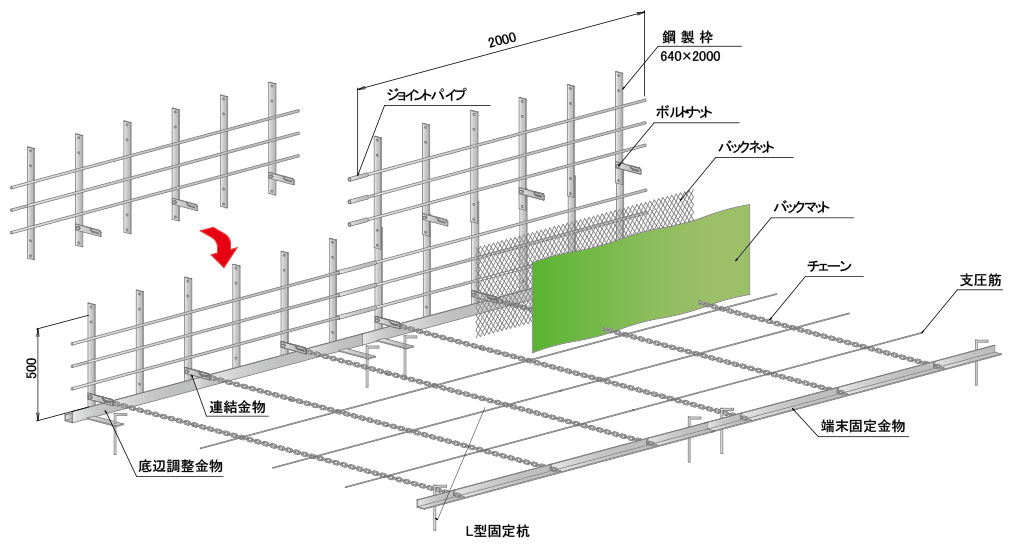

枠型の構造
標準鋼製枠サイズ(640×1980)1枚1.0㎡
A枠
F.B6×50×640,φ16
20.0kg
B枠
F.B9×50×640,φ16
25.2kg
C枠
F.B9×65×640,φ19
30.6kg

壁面材は溶融亜鉛めっき(HDZ50)処理加工

枠型の特徴

枠型の特徴

より豊かな表情を持つ壁面の提供

  • 直壁~ 5 分壁に対応
    断面図
  • 多様な現場に対応した壁面構成
  • カラーパネル仕様
  • 緑化仕様
施工用途

道路/土地造成/施設整備/河川・ダム・砂防堰堤

枠型の施工手順

  1. 底辺調整金物取付レベル調整
    枠型の施工手順1 底辺調整金物取付レベル調整
  2. 底辺調整金物に1段目の鋼製枠を取付け
    枠型の施工手順2 底辺調整金物に1段目の鋼製枠を取付け
    最下段鋼製枠の仮固定
  3. バックネット取付け
    枠型の施工手順3 バックネット取付け
    鋼製枠の背面に結束線で固定
  4. バックマット取付け
    枠型の施工手順4 バックマット取付け
    バックネットの背面に結束線で固定
    ※緑化仕様は種子付きマットを使用
  5. チェーン敷設
    枠型の施工手順5 チェーン敷設
  6. 盛土転圧
    枠型の施工手順6 盛土転圧
  7. 壁面付近転圧
    枠型の施工手順7 壁面付近転圧
  8. 2段目以降 繰返し作業
    枠型の施工手順8 2段目以降 繰返し作業

枠型の施工実績
